„Laimer Würfel“ in München: Stahl-Beton-Verbund

Kategorien

Nutzung:
Verwaltung
Konstruktion:
Besondere

Zur Projektübersicht

Architekten:
plan 2 Architekten, München
Bauherr:
HOCHTIEF Projektentwicklung GmbH, München
Fertigstellung:
2007

Projektbeschreibung

  • Bürogebäude mit Tiefgarage, Läden und Casinonutzung im Erdgeschoss
  • 10 Obergeschosse
  • 3 Untergeschosse
  • fast 6m Auskragung zur Landsberger Straße

Konstruktion

Skelettbau mit ausbetonierten Hohlprofilen
  • größtmöglicher, freier und flexibler Installationsraum
  • geringes Gewicht von Stützen und Decken
  • niedrige Stockwerkshöhen durch geringen Deckenaufbau
  • hohe Baugeschwindigkeit durch hohen Vorfertigungsgrad
  • geringere Baukosten

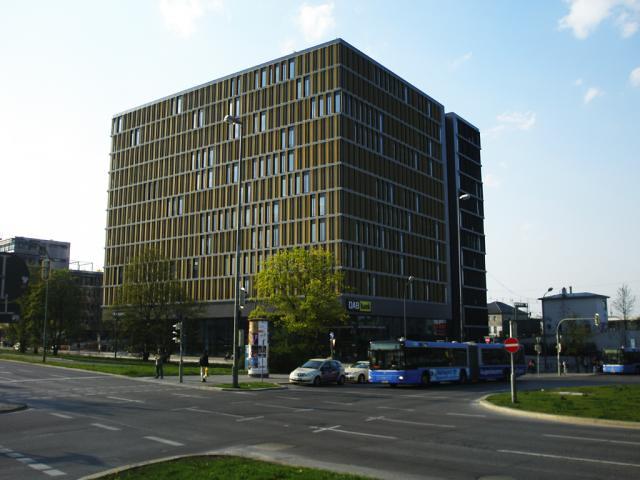

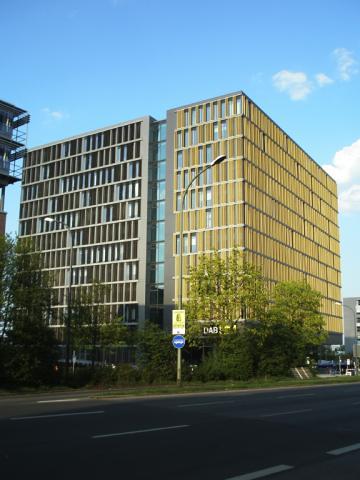

Bei dem Bürogebäude handelt es sich um einen würfelförmigen Baukörper mit einer Seitenlänge von ca. 45m. Die drei Untergeschosse sind als weiße Wanne ausgebildet. Die Gründung erfolgt über eine Sohlplatte. Die Decke über dem 3. UG besteht aus einer Flachdecke und einem Stützenraster von 5,40m x 6,50m. Die Decken über 1. und 2. UG sind Unterzugsdecken mit einem Raster von 5,40m.

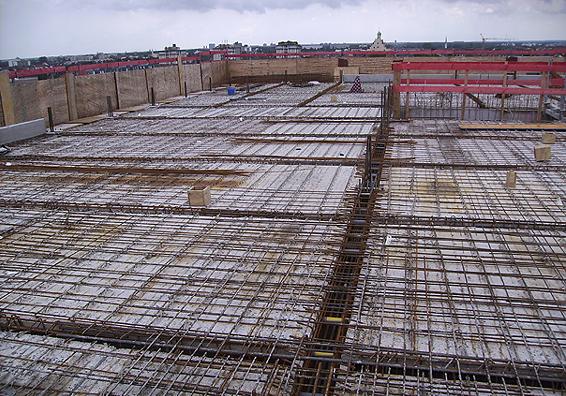

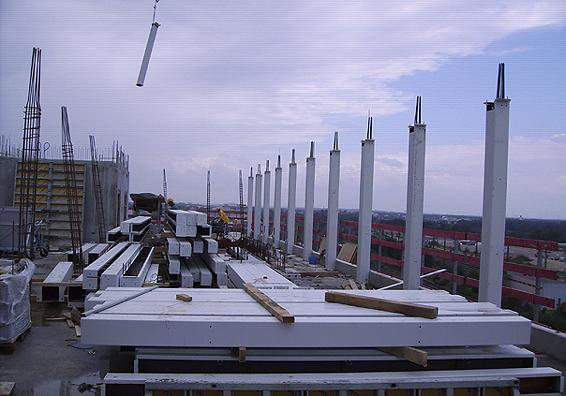

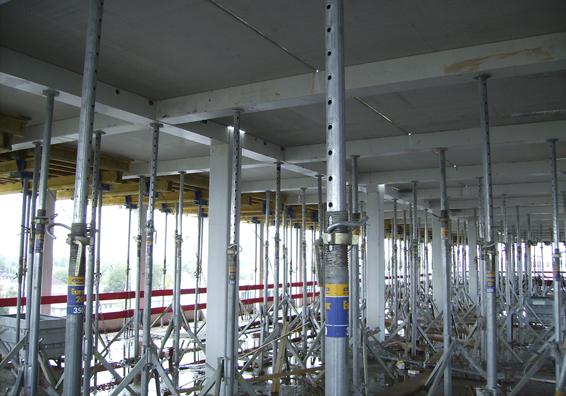

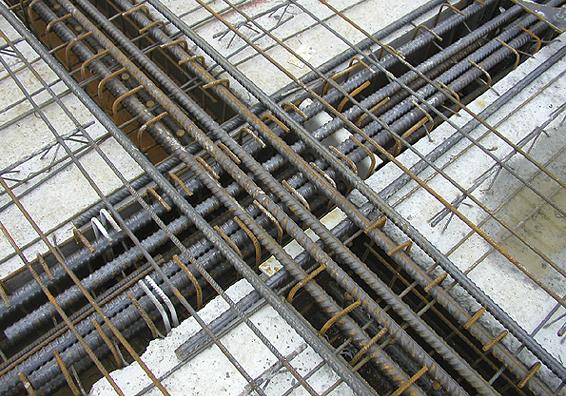

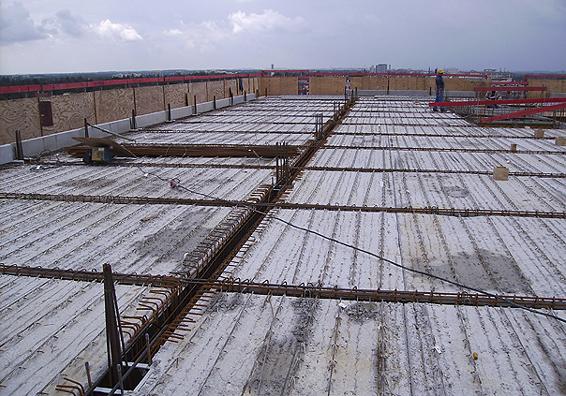

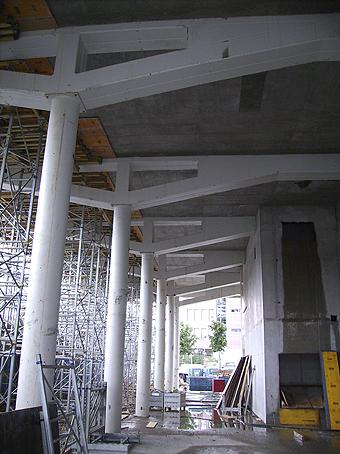

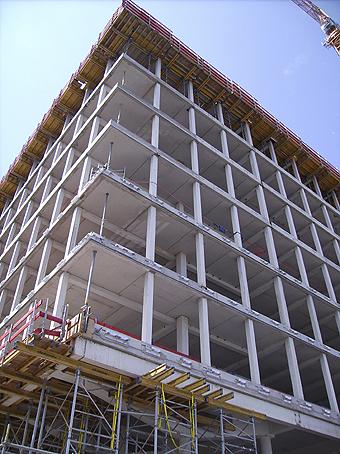

Das Erdgeschoss und die 10 Obergeschosse bestehen aus einem Skelettbau aus vorgefertigten Stahl-Verbund-Unterzügen. Die ausbetonierten Kastenträger fungieren als Schalung für die Decken mit vorgefertigten Elementplatten. Die Anforderung an den Brandschutz F90 ist damit schon erfüllt. Die Stützen sind vorgefertigte Stahl-Verbund-Stützen (ausbetonierte Hohlprofile). Das EG hat einen auskragenden Gebäudeteil zur Landsberger Straße hin, mit voutenförmigen Stahl-Verbund Unterzügen und einer vorgespannter Stahlbeton-Decke zur Abfangung der 10 Obergeschosse. Die Aussteifung erfolgt über innenliegende Treppen- und Aufzugskerne.
