ESM Europäische Schule München - Erweiterungsbau Mensagebäude mit Fachklassen
- Architekten:
- Schwinde Architekten, München
- Bauherr:
-
Bundesrepublik Deutschland
Staatliches Bauamt München 1 - Fertigstellung:
- 2010
Projektbeschreibung

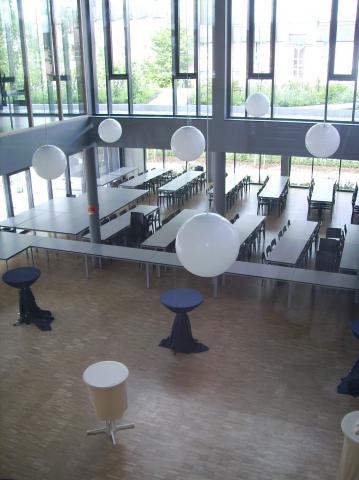

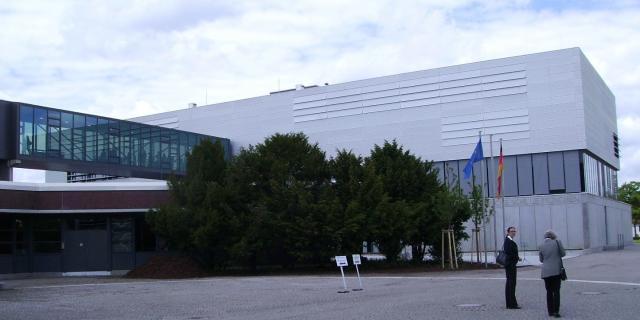

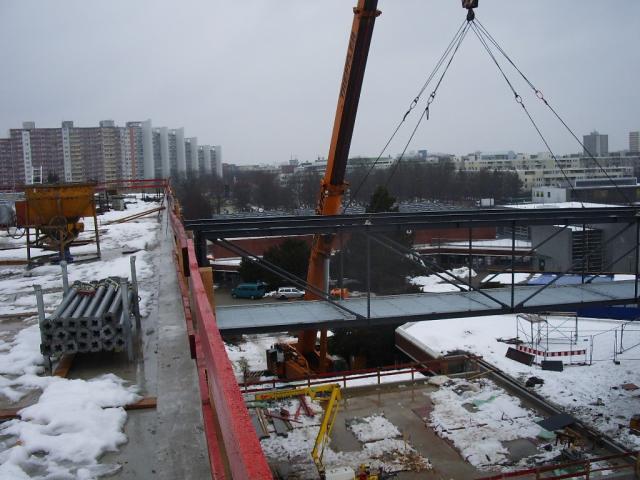

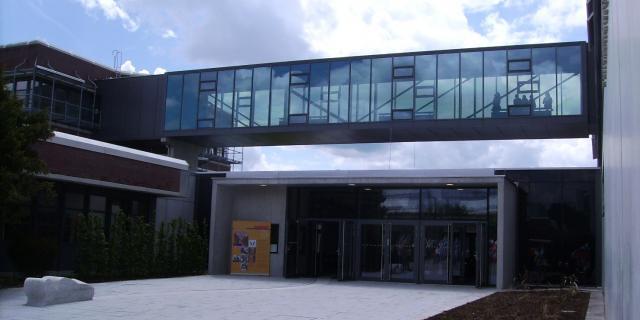

Der bestehende Gebäudekomplex von 1981 wird durch einen eigenständigen viergeschossigen Neubau erweitert. Er bietet Raum für die zweigeschossige Cafeteria und den Küchenbereich im EG, die Verwaltung und Konferenzräume im 1.OG, sowie für die naturwissenschaftlichen Fachklassen mit den dazugehörigen Laboren im 2. und 3. OG. Die Anbindung an das Bestandsgebäude erfolgt über eine freitragende Stahlbrücke mit 24 m Spannweite. Zwischen Neubau und Bestandsgebäude liegt eine neu errichtete eingeschossige Pausenhalle, die den Haupteingangsbereich aufnimmt.
Konstruktion
UG: Stahlbeton, Gründung über Streifenfundamente
EG - 3.OG: Skelettbau mit ausbetonierten Hohlprofilen in den Obergeschossen. Das Tragwerk besteht aus Stockwerksrahmen aus Stahlverbund -Unterzügen und -Stützen mit einer Spannweite von 10,8 m im Raster von 3,6 m, sowie Elementdecken (5 cm + 10 cm Aufbeton) ohne zusätzliche Schalung. Die Brandschutzklasse F 90 ist gewährleistet. Zwischen den Unterzügen können die einzelnen Räume kammartig von einem abgekofferten Bereich über die Flure angefahren werden. Die herkömmliche Schalung wird durch vorgefertigte Stahlkästen und Elementdecken ersetzt, somit ergibt sich eine wesentliche Verkürzung der Bauzeit.
Daten
Gesamtvolumen: BRI 27.700 m³
Flächen: HNF 3.800 m², BGF 7.800 m²
Gesamtbaukosten: ca. 16 Mio. EUR
