Neubau Grund- mit Mittelschule mit Dreifach-Sporthalle am Sportpark Unterhaching
- Architekten:
- Krug Grossmann Architekten München
- Bauherr:
- Gemeinde Unterhaching
- Fertigstellung:
- 2013
Projektbeschreibung

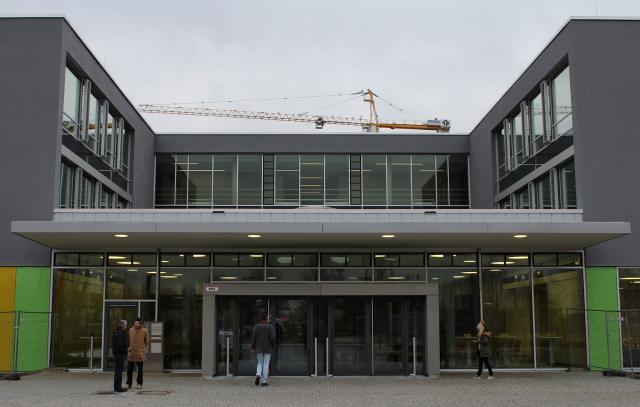

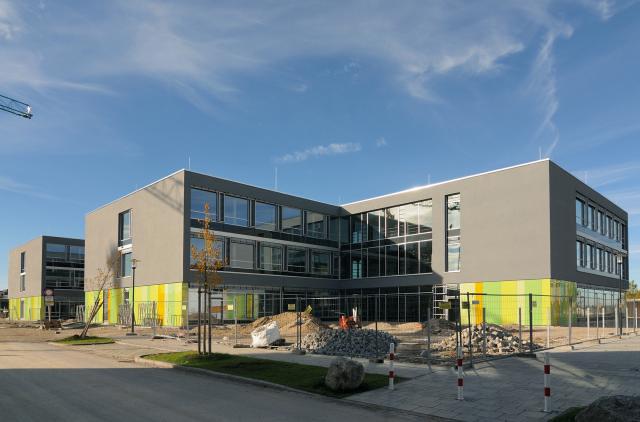

Neubau einer 5-zügigen Grundschule, 2-zügigen Mittelschule mit Ganztagsangebot und einer 3-fach Sporthalle. Der Neubau besteht aus 5 Häusern, die durch eine gemeinsame Erschließungsachse verbunden sind.
Konstruktion
Schule

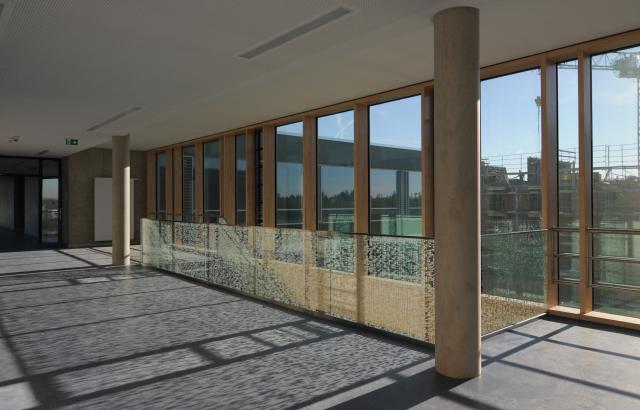

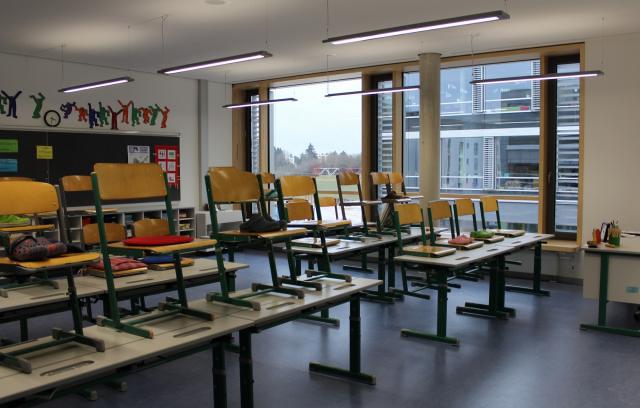

3-geschossiges Gebäude mit Teilunterkellerung,
einschl. hoher Technikzentrale, Stahlbetonskelettbau
mit Flachdecken und in Teilbereichen wandartigen
Trägern. Das Tragsystem bilden 30cm dicke
punktgestützte bzw. kreuzweise gespannte
Stahlbetondecken. Die Stützweiten in
Gebäudelängsrichtung betragen 7,85m/4,45m/7,85m. In
Gebäudequerrichtung beträgt das Raster

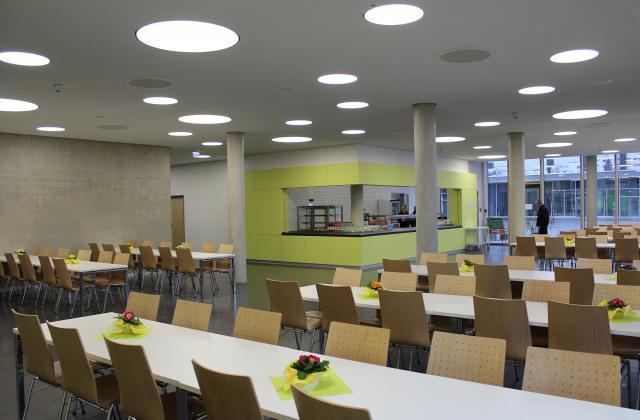

4,67m/4,50m/4,67m. Im eingeschossigen Aulabereich
befindet sich eine 30cm dicke Stahlbetondecke, die
kuppelartig gekrümmt ausgebildet ist. Die Decke ist mit
einer Vielzahl von kreisförmigen Öffnungen
durchbrochen und im Randbereich von 4
Stahlverbundstützen unterstützt.

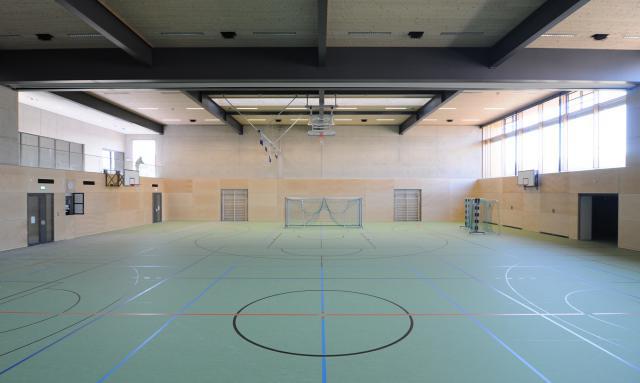

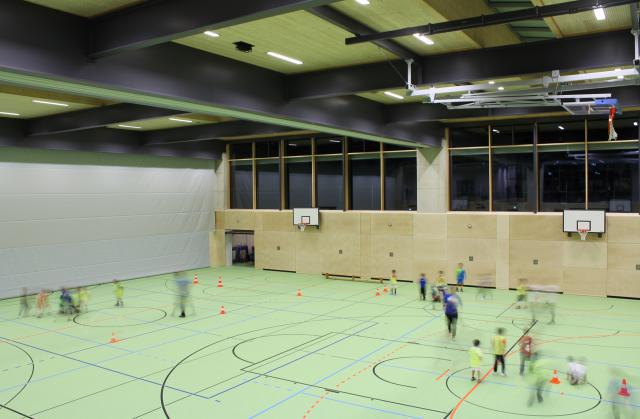

Sporthalle

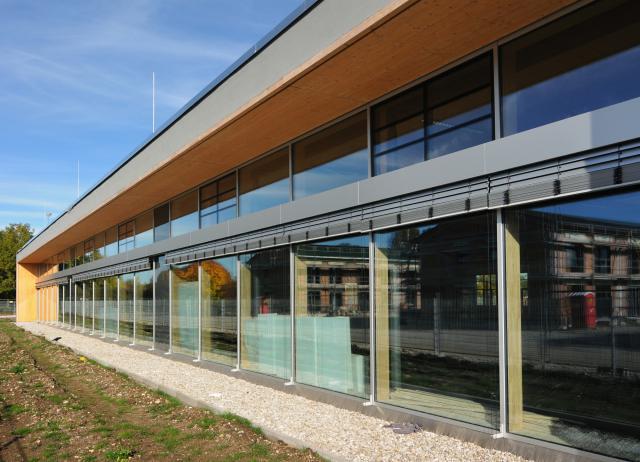

Nebenbereiche aus Stahlbeton, teilw. erdüberschüttet,
Halle eingeschossig eingegraben, Dach:
Stahlkonstruktion mit Dachscheibe aus tragenden Holz-Flächenelementen mit integrierter Akustikdecke, unterirdischer Stahlbeton-Verbindungsgang zwischen
Schule und Sporthalle.
Daten
Gesamtvolumen:
Schule BRI ca. 40.800 m³, SH BRI ca. 18.000 m³
Flächen:
Schule HNF ca. 5.750 m², SH HNF ca. 1.800 m²
Schule BGF ca. 9.600 m², SH ca. 2.700 m²
Gesamtbaukosten: ca. 28,8 Mio. EUR
